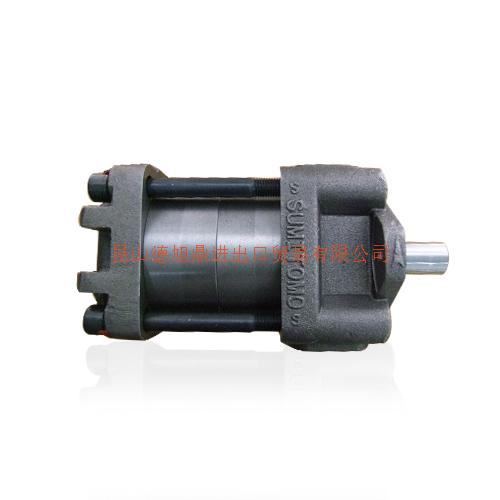

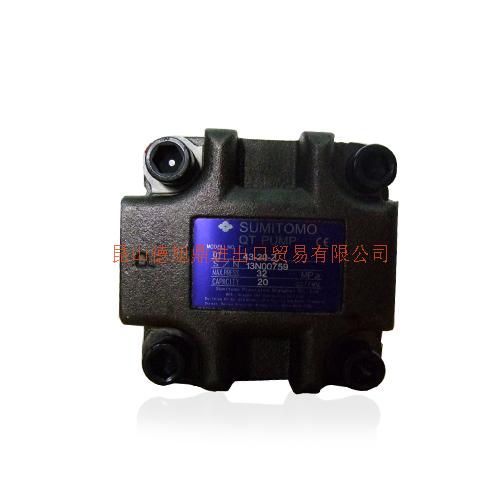

日本住友Sumitomo齒輪泵
特性參數 |
|
|
|
|
|
|
|
|
|
|
|
流量(額定壓力時) | 泵型式 | 最高 |
6極電機 | 4極電械 | 低壓泵 | 中壓泵 | 高壓泵 | 回轉數 |
|
50Hz | 60Hz | 50Hz | 60Hz | 額定壓力 | N(kw) | 額定壓力 | N(kw) | 額定壓力 | N(kw) | (rpm) |
|
|
|
63(bar) | 140(bar) | 250(bar) |
|
|
|
|
1000 | 1200 | 1500 | 1800 | 最高壓力 | 最高壓力 | 最高壓力 |
|
|
|
|
(rpm) | (rpm) | (rpm) | (rpm) | 80(bar) | 160(bar) | 320(bar) |
|
|
|
|
|
| 3.6 | 5.1 |
|
| QT22-4 | 2 | QT23-4 | 3.1 | 1800 |
|
|
|
1.7 | 2.9 | 4.7 | 6.4 |
|
| QT22-5 | 2.4 | QT23-5 | 4.3 | 1800 |
|
|
|
2.9 | 4.4 | 6.5 | 8.5 |
|
| QT22-6.3 | 2.9 | QT23-6.3 | 5.2 | 1800 |
|
|
|
4.5 | 6.3 | 8.9 | 11.4 |
|
| QT22-8 | 3.7 | QT23-8 | 6.5 | 1800 |
|
|
|
4.7 | 6.9 | 10.3 | 13.6 |
|
| QT32-10 | 4.6 | QT33-10 | 8.3 | 1800 |
|
|
|
7.3 | 10 | 14.2 | 18.3 |
|
| QT32-12.5 | 5.8 | QT33-12.5 | 10.4 | 1800 |
|
|
|
10.3 | 13.6 | 18.7 | 23.7 |
|
| QT32-16 | 7.1 | QT33-16 | 12.8 | 1800 |
|
|
|
13.2 | 17.6 | 24.2 | 30.6 | QT31-20 | 4.5 | QT42-20 | 9.2 | QT43-20 | 16.5 | 1800 |
|
|
|
18 | 23.3 | 31.4 | 39.3 | QT31-25 | 5.6 | QT42-25 | 11.4 | QT43-25 | 20.4 | 1800 |
|
|
|
25.2 | 32 | 42.2 | 52.2 | QT31-31.5 | 6.9 | QT42-31.5 | 14.6 | QT43-31.5 | 26.1 | 1800 |
|
|
|
30.2 | 38.4 | 50.8 | 63.1 | QT41-40 | 8.9 | QT52-40 | 17.7 | QT53-40 | 31.6 | 1800 |
|
|
|
41.5 | 52 | 67.8 | 83.4 | QT41-50 | 11 | QT52-50 | 22.6 | QT53-50 | 40.5 | 1800 |
|
|
|
54.5 | 67.6 | 87.3 | 106.8 | QT41-63 | 14.1 | QT52-63 | 28.3 | QT53-63 | 50.7 | 1800 |
|
|
|
65.3 | 82 | 107.1 | 131.9 | QT51-80 | 17 | QT62-80 | 35.6 | QT63-80 | 63.7 | 1800 |
|
|
|
86.1 | 107 | 138.3 | 169.3 | QT51-100 | 21.7 | QT62-100 | 44.6 | QT63-100 | 80 | 1800 |
|
|
|
109.8 | 135.4 | 173.8 | 212 | QT51-125 | 27.1 | QT62-125 | 54.9 | QT63-125 | 98.4 | 1800 |
|
|
|
148.2 | 180.2 | 228.3 | 276.4 | QT61-160 | 34 |
|
|
|
| 1800 |
|
|
|
189.8 | 230.2 | 290.7 | 351.2 | QT61-200 | 42.5 |
|
|
|
| 1800 |
|
|
|
237.2 | 287 | 361.8 | 436.6 | QT61-250 | 52.1 |
|
|
|
| 1800 |
|
|
|
低壓泵（最高壓力：8MPA）QT31-20，QT31-25，QT31-31.5，QT41-40，QT41-50，QT41-63，QT51-80，QT51-100，QT51-125，QT61-160，QT61-200，QT61-250；
中壓泵（最高壓力：16MPA）QT32-10，QT32-12.5，QT32-16,QT42-20, QT42-25,QT42-31.5,QT52-40,QT52-50,QT52-63,QT62-80,QT62-100,QT62-125
高壓泵（最高壓力：32MPA）QT33-10，QT33-12.5,QT33-16,QT43-20, QT43-25,QT43-31.5,QT53-40,QT53-50,QT53-63,QT63-80,QT63-100,QT63-125
型號說明:
低壓內嚙合齒輪泵QT型號說明
QT | 4 | 1 | -25 | F | -* | -A |
系列號 | 尺寸 | 壓力表示 | 理論流量cc/rev | 回轉方向及油口 | 可選 | 設計號 |
內嚙合
齒輪泵 | 3,4,5,6 | 1：低壓泵 | 20,25,31.5,40,50,63,80
100,125,160,200,250 | 無記號:順時針F(右轉)
L:逆時針E(左轉) | H:帶高壓油封
V:磷酸酯系由用
*:其它特殊規格 | A |
備注：H：帶高壓油封(進油壓力2kgf/cm2)以下。
規格表:
低壓內嚙合齒輪泵QT規格表
型號 | 工作壓力
kgf/cm2 | 功率N KW | 流量?/min無負荷時 |
60HZ | 50HZ |
額定PR | 最高M(jìn)P | 額定壓力和1500rpm
時的功率 | 6P電機 | 4P電機 | 6P電機 | 4P電機 |
1200rpm | 1800rpm | 1000rpm | 1500rpm |
QT31-20 | 70 | 80 | 4.1 | 24.1 | 36.3 | 20.0 | 30.2 |
QT31-25 | 5.1 | 29.9 | 45.0 | 24.8 | 37.4 |
QT31-31.5 | 6.3 | 38.5 | 57.9 | 32.0 | 48.2 |
QT41-40 | 8.1 | 45.7 | 70.3 | 38.9 | 58.5 |
QT41-50 | 9.9 | 60.3 | 90.6 | 50.2 | 75.5 |
QT41-63 | 12.7 | 75.9 | 114.0 | 63.2 | 95.0 |
QT51-80 | 15.3 | 95.6 | 143.7 | 79.6 | 119.7 |
QT51-100 | 19.6 | 120.3 | 181.2 | 100.4 | 150.9 |
QT51-125 | 24.5 | 149.0 | 223.8 | 124.1 | 186.4 |
QT61-160 | 30.6 | 191.3 | 287.4 | 159.3 | 239.4 |
QT61-200 | 38.3 | 241.2 | 362.3 | 200.9 | 301.8 |
QT61-250 | 47.0 | 298.1 | 447.6 | 248.3 | 372.9 |
備注1：本表用于大概的選擇QT泵型號，泵的詳細內容請?jiān)賲⒄毡玫男阅鼙?，還有表中的所需功率N(kw)是在1500rpm額定壓力時的值。注2：左轉的高壓泵是可生產的，需要請與我們聯系。
使用說明:
1、低壓內嚙合齒輪泵QT液壓油：請使用黏度等級與ISOVG46～68相當?shù)囊簤河汀?0kg/cm2以上的高壓推薦黏度等級與ISOVG46～68相當?shù)目鼓ヒ簤河?。使用抗燃性液壓?水乙二醇，磷酸酯，W/O乳化液等)，請向本公司咨詢，使用液壓油必須潔凈，防止異物或者水混入，液壓油變色分層，有白色氣泡混入，則說明工作液已經變質，必須更換工作液壓油。
2、低壓內嚙合齒輪泵QT黏度和油溫：推薦工作黏度為20～500cSt(mm2/s)，工作溫度為0℃～60℃。
3、低壓內嚙合齒輪泵QT濾油器：吸油側設置150μm的濾油器，排油側用25μm的濾油器，以及使用磁性濾油器等，能提高使用壽命。
4、低壓內嚙合齒輪泵QT泵的安裝：泵的吸油口置於側面向上吸油。泵的驅動軸與電機軸的連接采用彈性聯軸器或鏈?zhǔn)铰?lián)軸器，偏心誤差不大於0.05mm，泵驅動軸不能承受任何徑向垂直力，皮帶、鏈條、齒輪等側向驅動方式禁止使用聯軸器在泵驅動軸上能自由裝配。
5、低壓內嚙合齒輪泵QT配接油管：與泵口配接的所有油管均采用法蘭連接。吸油側管徑按流速1.5m/s以內，負壓不超過-0.3kgf/cm2選擇，且盡量短。
6、低壓內嚙合齒輪泵QT起動：泵起動前在滑動面注潤滑油，泵體內部注滿工作油。泵起動時必須使泵卸壓，反復啟、停，將泵體及吸油管中的空氣排出。
7、低壓內嚙合齒輪泵QT轉向的定義：始終從軸端看，標準轉向?yàn)轫槙r(shí)針方向。
8、低壓內嚙合齒輪泵QT最高壓力的定義：最高壓力下使用占一個周期的1/3，連續時間控制在20秒以內。
