日本SUMITOMO泵電機組CQTM43-25F-5.5-2-T-S1319-C

品牌：	日本 SUMITOMO
型號：	CQTM43-25F-5.5-2-T-S1319-C
規格：	CQTM43-25F-5.5-2-T-S1319-C

0512-86160688 預約

產品詳情

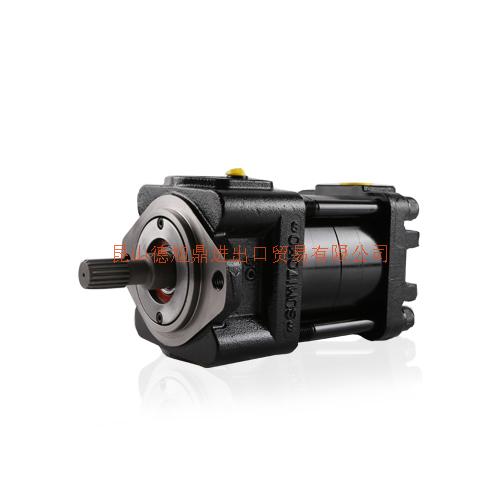

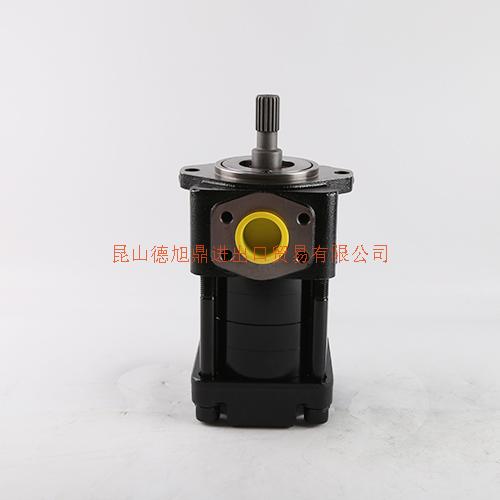

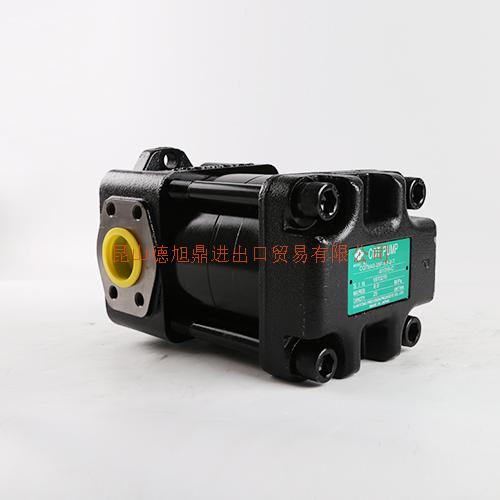

日本住友Sumitomo齒輪泵

特性參數
流量(額定壓力時)					泵型式							最高
6極電機		4極電械			低壓泵		中壓泵			高壓泵	回轉數
50Hz	60Hz	50Hz	60Hz	額定壓力	N(kw)	額定壓力	N(kw)	額定壓力	N(kw)	(rpm)
50Hz	60Hz	50Hz	60Hz	63(bar)		140(bar)		250(bar)
1000	1200	1500	1800	最高壓力		最高壓力		最高壓力
(rpm)	(rpm)	(rpm)	(rpm)	80(bar)		160(bar)		320(bar)
		3.6	5.1			QT22-4	2	QT23-4	3.1	1800
1.7	2.9	4.7	6.4			QT22-5	2.4	QT23-5	4.3	1800
2.9	4.4	6.5	8.5			QT22-6.3	2.9	QT23-6.3	5.2	1800
4.5	6.3	8.9	11.4			QT22-8	3.7	QT23-8	6.5	1800
4.7	6.9	10.3	13.6			QT32-10	4.6	QT33-10	8.3	1800
7.3	10	14.2	18.3			QT32-12.5	5.8	QT33-12.5	10.4	1800
10.3	13.6	18.7	23.7			QT32-16	7.1	QT33-16	12.8	1800
13.2	17.6	24.2	30.6	QT31-20	4.5	QT42-20	9.2	QT43-20	16.5	1800
18	23.3	31.4	39.3	QT31-25	5.6	QT42-25	11.4	QT43-25	20.4	1800
25.2	32	42.2	52.2	QT31-31.5	6.9	QT42-31.5	14.6	QT43-31.5	26.1	1800
30.2	38.4	50.8	63.1	QT41-40	8.9	QT52-40	17.7	QT53-40	31.6	1800
41.5	52	67.8	83.4	QT41-50	11	QT52-50	22.6	QT53-50	40.5	1800
54.5	67.6	87.3	106.8	QT41-63	14.1	QT52-63	28.3	QT53-63	50.7	1800
65.3	82	107.1	131.9	QT51-80	17	QT62-80	35.6	QT63-80	63.7	1800
86.1	107	138.3	169.3	QT51-100	21.7	QT62-100	44.6	QT63-100	80	1800
109.8	135.4	173.8	212	QT51-125	27.1	QT62-125	54.9	QT63-125	98.4	1800
148.2	180.2	228.3	276.4	QT61-160	34					1800
189.8	230.2	290.7	351.2	QT61-200	42.5					1800
237.2	287	361.8	436.6	QT61-250	52.1					1800

低壓泵（最高壓力：8MPA）QT31-20，QT31-25，QT31-31.5，QT41-40，QT41-50，QT41-63，QT51-80，QT51-100，QT51-125，QT61-160，QT61-200，QT61-250；
中壓泵（最高壓力：16MPA）QT32-10，QT32-12.5，QT32-16,QT42-20, QT42-25,QT42-31.5,QT52-40,QT52-50,QT52-63,QT62-80,QT62-100,QT62-125
高壓泵（最高壓力：32MPA）QT33-10，QT33-12.5,QT33-16,QT43-20, QT43-25,QT43-31.5,QT53-40,QT53-50,QT53-63,QT63-80,QT63-100,QT63-125

型號說明:

低壓內嚙合齒輪泵QT型號說明

QT	4	1	-25	F	-*	-A
系列號	尺寸	壓力表示	理論流量cc/rev	回轉方向及油口	可選	設計號
內嚙合齒輪泵	3,4,5,6	1：低壓泵	20,25,31.5,40,50,63,80 100,125,160,200,250	無記號:順時針F(右轉) L:逆時針E(左轉)	H:帶高壓油封 V:磷酸酯系由用 *:其它特殊規格	A

備注：H：帶高壓油封(進油壓力2kgf/cm2)以下。

規格表:

低壓內嚙合齒輪泵QT規格表

型號	工作壓力 kgf/cm2		功率N KW	流量?/min無負荷時
	工作壓力 kgf/cm2		功率N KW	60HZ		50HZ
	額定PR	最高MP	額定壓力和1500rpm 時的功率	6P電機	4P電機	6P電機	4P電機
	額定PR	最高MP	額定壓力和1500rpm 時的功率	1200rpm	1800rpm	1000rpm	1500rpm
QT31-20	70	80	4.1	24.1	36.3	20.0	30.2
QT31-25			5.1	29.9	45.0	24.8	37.4
QT31-31.5			6.3	38.5	57.9	32.0	48.2
QT41-40			8.1	45.7	70.3	38.9	58.5
QT41-50			9.9	60.3	90.6	50.2	75.5
QT41-63			12.7	75.9	114.0	63.2	95.0
QT51-80			15.3	95.6	143.7	79.6	119.7
QT51-100			19.6	120.3	181.2	100.4	150.9
QT51-125			24.5	149.0	223.8	124.1	186.4
QT61-160			30.6	191.3	287.4	159.3	239.4
QT61-200			38.3	241.2	362.3	200.9	301.8
QT61-250			47.0	298.1	447.6	248.3	372.9

備注1：本表用于大概的選擇QT泵型號，泵的詳細內容請再參照泵的性能表，還有表中的所需功率N(kw)是在1500rpm額定壓力時的值。注2：左轉的高壓泵是可生產的，需要請與我們聯系。

使用說明:

1、低壓內嚙合齒輪泵QT液壓油：請使用黏度等級與ISOVG46～68相當?shù)囊簤河汀?0kg/cm2以上的高壓推薦黏度等級與ISOVG46～68相當?shù)目鼓ヒ簤河汀Ｊ褂每谷夹砸簤河?水乙二醇，磷酸酯，W/O乳化液等)，請向本公司咨詢，使用液壓油必須潔凈，防止異物或者水混入，液壓油變色分層，有白色氣泡混入，則說明工作液已經變質，必須更換工作液壓油。
2、低壓內嚙合齒輪泵QT黏度和油溫：推薦工作黏度為20～500cSt(mm2/s)，工作溫度為0℃～60℃。
3、低壓內嚙合齒輪泵QT濾油器：吸油側設置150μm的濾油器，排油側用25μm的濾油器，以及使用磁性濾油器等，能提高使用壽命。
4、低壓內嚙合齒輪泵QT泵的安裝：泵的吸油口置於側面向上吸油。泵的驅動軸與電機軸的連接采用彈性聯軸器或鏈?zhǔn)铰?lián)軸器，偏心誤差不大於0.05mm，泵驅動軸不能承受任何徑向垂直力，皮帶、鏈條、齒輪等側向驅動方式禁止使用聯軸器在泵驅動軸上能自由裝配。
5、低壓內嚙合齒輪泵QT配接油管：與泵口配接的所有油管均采用法蘭連接。吸油側管徑按流速1.5m/s以內，負壓不超過-0.3kgf/cm2選擇，且盡量短。
6、低壓內嚙合齒輪泵QT起動：泵起動前在滑動面注潤滑油，泵體內部注滿工作油。泵起動時必須使泵卸壓，反復啟、停，將泵體及吸油管中的空氣排出。
7、低壓內嚙合齒輪泵QT轉向的定義：始終從軸端看，標準轉向為順時針方向。
8、低壓內嚙合齒輪泵QT最高壓力的定義：最高壓力下使用占一個周期的1/3，連續時間控制在20秒以內。
